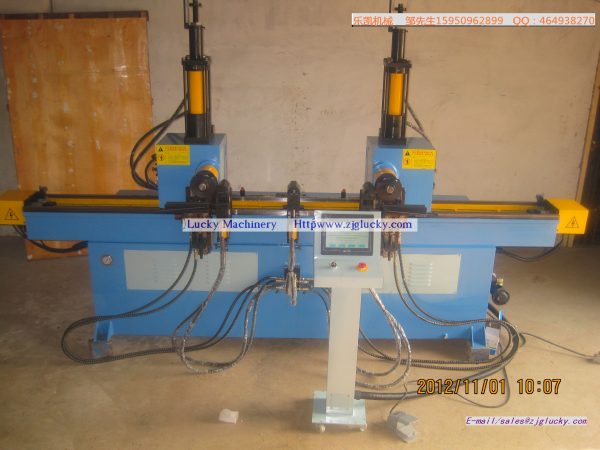

產品名稱:DB38CNC-2A
所屬欄目:彎管
發布時間:2023.12.18

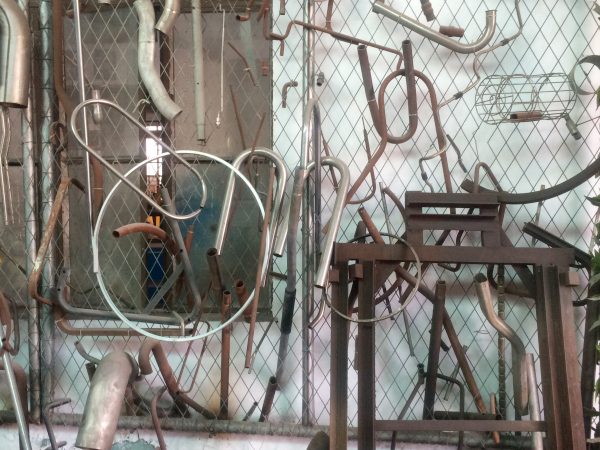

簡單介紹:我公司專業制造營類加工機械設備,主要產品有彎管機、切管機、管端成型機等產品,產品廣泛應用于汽車、摩托車、空調制冷、自行車、童車、健身器材、家具、航天、造船等所有使用金屬管材的行業。
一、 機器特點:
A、控制系統為PLC加觸摸屏控制型,畫面清晰易懂。
B、手動、半自動、全自動等多種功能任意選擇。
C、進口電器元件,用戶程序無需另備電池保持,永不丟失。
D、移動式腳踏開關,具有自動起動,緊急停止,緊停繼續三種功能,安全性高。
E、兩組機頭可分別或同時運轉。
F、彎曲采用伺服電機配合精密齒形鏈條,彎曲角度精準穩定,重復性好。
G、彎管夾持能力強,加工精確。
H、在同平面內可多件同時加工,循環式操作,效率高。
I、外觀精巧,設計簡潔,提供了最大彎管空間。
二、主要零部件配置:
A、箱體 自產(低碳鋼板焊接)
B、機頭 自產 (鑄件)
C、馬達 SW MOTOR
D、油泵 HONG YI (臺灣)
E、電磁閥 SEVEN OCEAN(臺灣)
F、軸承 HRB(哈爾濱)
G、精密齒輪 TA TUNG(臺灣)
H、接觸器及熱過載保護器 SCHNEIDER(法國)
I、變壓器 ZHENSI(中國)
J、接近開關 FOTEK(臺灣)
K、微動開關 TEND(臺灣)
L、“UN” “O” 圈 DZ(臺灣)
M、壓力表 SKON(日本)
N、顯示器 WEINVIEW(臺灣)
O、空氣開關 LS(韓國)
P、PLC MITSUBISHI(日本)
Q、伺服電機 MITSUBISHI(日本)
R、減速機 KOFON/PHT(臺灣)
S、滾珠絲桿 TBI(臺灣)
最大彎管直徑 | mm | 38 |
最大管壁厚度 | mm | 2.0 |
彎曲半徑范圍 | mm | 20-220 |
雙彎中心范圍 | mm | 260-1850 |
最大彎曲角度 | degrel | 185° |
彎曲速度 | V/sec | 可調 |
3-φ13 | ||
一次彎管數量 | 支 | 3-φ16 |
2-φ22 | ||
系統最大壓力 | Mpa | 12 |
油泵排量 | L/min | 23 |
油箱容量 | L | 120 |
油泵電機功率 | kw | 5.5 |
彎曲伺服電機功率 | kw | 4.4 |
機器重量 | kg | 1600 |
機器長度 | mm | 3000 |
機器寬度 | mm | 1300 |
機器高度 | mm | 1400 |
因技術更新,網站所展示內容可能存在誤差,具體詳情請咨詢我們!
